När jag källa enelektrisk kapslingför ett transformatorprojekt köper jag inte bara en tillverkad stållåda. Jag köper måttnoggrannhet, väderskydd och förtroende för att kapslingen kommer fram till monteringslinjen i tid.
Detta är ännu viktigare i Sydostasien. Monsunregn, hög luftfuktighet, kustsalt och snäva EPC-scheman kan förvandla en liten specifikationslucka till dyr omarbetning. En låg offert tappar snabbt sin dragningskraft om dörrar inte är i linje, kabelöppningar är felplacerade eller kapslingen behöver modifieras efter leverans.
Ur ett köparperspektiv bör de viktigaste punkterna vara avklarade före produktion:
- Exakt utbudsomfattning
- Godkänd GA-ritning
- Utrustningsgränssnitt
- IP och korrosionskrav
- Besiktnings- och fraktplaner
Här är åtta vanliga misstag som är värda att undvika.
1. Köpa en kapsling innan du definierar leveransomfattningen
Termenelektrisk kapslingkan beskriva väldigt olika produkter. En leverantör kan citera ett tomt skal, medan en annan inkluderar skiljeväggar, monteringsskenor, belysning, ventilationsfläktar och kabel-införingsplattor.
Innan jag jämför priser klargör jag om beställningen omfattar:
- Endast tom tillverkad kapsling
- Dörrar, lås, tätningar och invändiga skiljeväggar
- Ventilations- eller-luftkonditioneringsgränssnitt
- Belysning och extra ledningar
- Utrustningsstöd och monteringsskenor
- Brandbeständiga- eller värme-isoleringsmaterial
Denna distinktion är särskilt viktig för akompakt transformatorstationskåp. Ett stålhus och en komplett prefabricerad transformatorstation är inte samma leveransomfattning, även när deras yttre utseende är liknande.

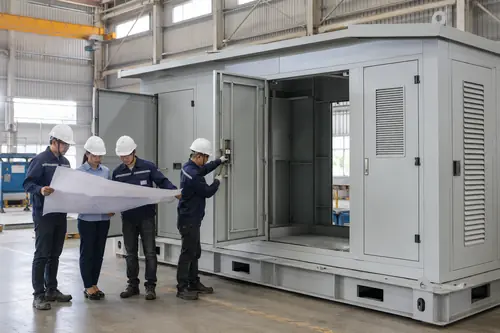

2. Släpp produktion med en ej godkänd ritning
De mest kostsamma kapslingsproblemen börjar med en ofullständig eller föråldrad ritning. Total längd och bredd är inte tillräckligt för att tillverka en pålitliganpassad elkapsling.
Den godkända ritningen ska identifiera dörröppningar, gångjärn, lås, lyftpunkter, kabelgenomföringar, ventilationsgaller och utrustningsfundament. Även utrymmen för transformator, HV-utrymme och LV-skåp behöver bekräftas.
Även några millimeters felinställning kan påverka installationen av utrustningen. Jag ber därför om en signerad ritningsrevision innan jag skär stål och ser till att båda sidor arbetar från samma fil.
För mer information kan köpare länka till en dedikerad guide om tillverkning av anpassade elektriska höljen.
3. Behandla IP-betyget som en marknadsföringsetikett
"Utomhusanvändning" betyder inte automatiskt IP55, och ett snyggt tak garanterar inte vattentålighet. IP-koder definieras av IEC 60529, men den erforderliga klassificeringen måste fortfarande skrivas in i den tekniska specifikationen.
För enväderbeständig elektrisk kapsling, bör köpare undersöka:
- Kontinuitet i dörr-packningen
- Takfogar-
- Bländskydd och regn-baffelstruktur
- Kabelingångsförsegling-
- Avtagbara-panelskarvar
- Dräneringsvägar
En tom kapsling kan inte heller självständigt certifiera den slutliga IP-klassificeringen för en färdig montering. Installerade kablar, fläktar, ställverk och ändringar på plats kan alla ändra dess intrångsskyddsprestanda.
4. Ignorera värme och ventilation
Att stoppa regn är bara halva jobbet. En tätt förslutenelektrisk kapsling utomhuskan fånga värme från transformatorer, ställverk och extrautrustning.
Ventilationsöppningar måste ge tillräckligt med luftflöde utan att skapa en direkt väg för regn, damm eller insekter. Köparen bör tillhandahålla interna värmeförluster, omgivande-temperaturkrav och utrustningsavstånd innan ventilationslayouten slutförs.
För naturligt ventilerade konstruktioner spelar gallerposition och inre luftvägar roll. Om fläktar eller luftkonditioneringsenheter används, måste deras monteringsöppningar, strömförsörjning och underhållsåtkomst anges på den godkända ritningen.
5. Använd en beläggningsspecifikation för varje projekt
Sydostasien är inte en korrosionskategori. En inlandsanläggning i Thailand kan möta andra förhållanden än ett kustprojekt i Vietnam, Indonesien, Malaysia eller Filippinerna.
ISO 12944-2 klassificerar korrosiva miljöer och hjälper projektteam att välja ett lämpligt skyddssystem. Beroende på plats kan kapslingen kräva C3-, C4- eller C5-skydd.
Istället för att skriva "utomhusfärg" specificerar jag:
- Ytberedningsmetod-
- Grundfärg, mellanlack och topplack
- Erforderlig torr-filmtjocklek
- Färg och glans
- Inspektionsmetod
- Reparationsprocedur efter transportskada
En tydlig C3–C5 anti-korrosionsbeläggningsspecifikation är mer användbar än ett vagt löfte om lång-korrosionsbeständighet.
6. Hoppa över provmontering och regnprovning
En dimensionsrapport kan inte visa om en stor dörr fungerar smidigt eller om vatten kommer in genom en takfog. Av den anledningen bör inspektionen återskapa de förhållanden som kapslingen kommer att möta under montering och utomhusservice.
Användbara kontroller inkluderar:
- Övergripande och gränssnittsdimensioner
- Dörröppning och låsning
- Skiljeväggar och monterings-skenlägen
- Tak och avtagbar-panelpassform
- Beläggningens utseende och tjocklek
- Kontrollerad regnprovning

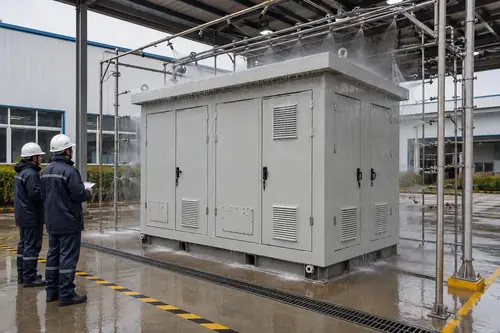

Under regntestet ska alla dörrar och tillträdesluckor förbli stängda. Vatten ska riktas mot taket, dörrsömmar, jalusier och kabel-ingångsområden. Om vatten kommer in ska källan korrigeras och kapslingen testas igen.
7. Planering av transport efter produktion
Stora kapslingar är dyra att frakta eftersom frakten påverkas av volym lika mycket som vikt. En liten ökning av takbredd eller lyft-ramhöjd kan avgöra om enheten passar en standardcontainer.
Mindre modulära kapslingar kan normalt använda FCL-frakt. Överdimensionerade strukturer kan kräva en öppen-topcontainer, platt rack eller modulär leverans, vilket ändrar frakt-, hanterings- och plats-monteringskostnaderna.
För försändelser till Hai Phong, Cat Lai, Port Klang, Laem Chabang, Tanjung Priok eller Manila begär jag en packningsritning innan produktionen är klar. Det ska visa:
- Fraktmått och vikt
- Lyft- och stödpunkter
- Dörr- och jalusiskydd
- Fuktbarriärförpackning-
- Containerlastningsarrangemang
Den valda leveransperioden bör också följa gällande Incoterms® 2020-regler.
8. Jämföra enhetspriser utan att jämföra risk
Den billigaste offerten kan utesluta provmontering, regnprovning, exportförpackning eller inspektionsdokument. Dessa utelämnanden blir synliga först när köparen begär dem senare.
Jag jämför citat rad för rad, inklusive:
- Materialklass och tjocklek
- Tillbehör och interna komponenter
- Beläggningsspecifikation
- Besiktning och provning
- Packningsmetod
- Dokumentation
- Fraktomfattning
- Betalningsvillkor
Ett vanligt betalningsupplägg är30% deposition och 70% före leverans med T/T. För större eller förstagångsbeställningar-kan en L/C vid sikt diskuteras. Oavsett metod bör betalningsmilstolpar matcha ritningsgodkännande, inspektion och leveransfrisläppande.
En bättre offertförfrågan ger en bättre kapsling
En tillförlitlig offertförfrågan bör inkludera GA-ritning, utrustningslayout, miljöförhållanden, IP-krav, beläggningssystem, inspektionsplan, kvantitet och destinationsport.
För projekt som styrs av verktygskrav-som EVN, PLN, TNB, PEA eller MEA-bör den relevanta kundspecifikationen också delas. Referenser som IEC 62271-202:2022 kan gälla vissa prefabricerade AC-transformatorstationer upp till 52 kV, medan IEC 61439-1:2020 ger allmänna regler för lågspänningsaggregat.
Den praktiska lektionen är enkel: välj entillverkare av elektriska kapslingar efter hur väl den kontrollerar gränssnitt, testning och leverans-inte bara utifrån stålpriset.
Nantong Zhihe Electric tillverkar transformatorhus, kompakta-transformatorstationsskal och prefabricerade elektriska kapslingar enligt godkända kundritningar. Om du utvärderar enelskåpsleverantör för Sydostasien, skicka din GA-ritning, IP-krav, beläggningsspecifikation och destinationsport för en tillverkningsgenomgång före offert.
